デジタル式試験

アンカーにねじりトルクをかけず、誰でも正確にテストできる試験方法です

負荷ナットを回し、回転止めの施された中筒をねじで引張り上げ、負荷をかけるアンカーボルトにねじりトルクをかけない方式（リニア・スライド・ロード機構内蔵）によるデジタル式測定方法です。

機材搬入

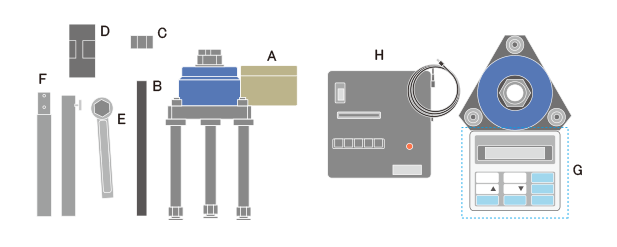

引張強度試験機、機材を搬入します。

1 機材搬入

引張試験機の機材を搬入します。

  • A.AT-10（本体）
  • B.センター・シャフト
  • C.センター・シャフト用ナット
  • D.カップリング（ジョイントナット）
  • E.レンチ
  • F.レンチハンドル・延長ロッド
  • G.測定表示部（操作スイッチ）
  • H.プリンター

試験アンカー

2 試験アンカー確認

ボルトサイズを確認し、適合するカップリングを使用します。

機材設置

カップリング装着

1 機材設置

試験アンカーのボルトサイズを確認し、適合するカップリング（ジョイントナット）を使用します。

センターシャフト取り付け

2 センターシャフト取り付け

アンカーボルト、センターシャフトのカップリング（ジョイントナット）による接続を確実におこないます。

本体設置1

3 本体設置・調節

脚のネジで本体とセンターシャフトが直交するように調節します。

本体設置2

4 機材固定

センターシャフト用のナットを取り付け、軽く締め付けます。

機器設置状況

5 プリンター接続

測定表示部、プリンターの電源をONにします。

機材設置完了

加圧・引張強度試験開始

測定表示部

1 数値調整

測定表示部の操作ボタンで設定荷重値を入力し、ゼロ調整ボタンを長押ししてゼロ調整をおこないます。

ゼロチョウセイ

2 数値リセット

ゼロ調整ボタンを長押ししてゼロ調整をおこなった後、試験を開始します。

ゲージ（荷重計）

3 加圧

本体のナットにレンチをセットして“負荷側”にゆっくり回転させて加圧します。

引抜試験状況

4 計測

表示部の数値を確認しながら設定値まで加圧していきます。

※設定荷重値に到達するとアラームが鳴ります。

プリンター

5 確認

プリンターの印字ボタンを押すと日付、荷重値、変位値などを印字したレシートを出力します。

※引張強度試験時の加圧速度は約５kN/秒位でおこないます。

引張強度試験完了
